Высокопроизводительные вычислительные решения SUPERMICRO

УСКОРЕНИЕ ВАШИХ ОТКРЫТИЙ

Универсальные интенсивные вычисления

Универсальные интенсивные вычисления

Научно-исследовательский суперкомпьютер

Научно-исследовательский суперкомпьютер

Интенсивное использование графического процессора AI/ML/DL

Интенсивное использование графического процессора AI/ML/DL

РЕШЕНИЯ

для высокопроизводительных вычислений

Эталонный проект корпоративного HPC

Универсальная эталонная архитектура, созданная для рабочих нагрузок общего назначения с интенсивными вычислениями, идеально подходит для сценариев использования корпоративных высокопроизводительных вычислений, таких как цифровое производство, управление финансовыми рисками, медицинские исследования, разведка нефти и газа и многое другое.

  • Серверы: SuperBlade® SBI-420P-1C2N, до 80 узлов на стойку;
  • До 6400 процессорных ядер (Intel® Xeon®), 320 ТБ DDR4-3200 и 160 отсеков для 2,5-дюймовых дисков на стойку;
  • Уменьшение количества кабелей благодаря встроенным модулям коммутации IB HDR и 25G;
  • Удобство обслуживания благодаря узлам с возможностью «горячей» замены, модулям коммутации, блокам питания и модулям вентиляторов;
  • Высокая масштабируемость, до 10 стоек и 800 вычислительных узлов на кластер в неблокируемой фабрике IB.

Эталонный проект научно-исследовательского суперкомпьютера

Проверенная конструкция HPC, созданная для многочисленных научно-исследовательских проектов, эта конструкция суперкомпьютера легко масштабируется для моделирования погоды, моделирования физики ядерных реакций, секвенирования генов, исследования земли и космоса и многого другого.

  • Серверы: например, 16 TwinPro® SYS-220TP-HTTR или BigTwin® AS-2124BT-HTR , 64 узла на стойку;
  • До 8192 ядер с AMD EPYC™ (BigTwin) или 5120 ядер с Intel Xeon на стойку (TwinPro);
  • Дополнительное жидкостное охлаждение DLC с CDU 40 кВт до 80 кВт;
  • Чрезвычайно масштабируемый, до 30 стоек и 1920 узлов на кластер в структуре OPA 2:1;
  • Сбалансированная стоимость производительности благодаря конструкции TwinPro с одним сокетом на узел или бескомпромиссная производительность с двойным сокетом BigTwin на узел.

ИИ эталонный дизайн высокопроизводительных вычислений с глубоким обучением

ИИ, эталонный дизайн высокопроизводительных вычислений с глубоким обучением

Благодаря новейшим революционным возможностям ИИ по мере их быстрого появления наша масштабируемая конструкция AI + HPC plug-and-play открывает беспрецедентную скорость научных открытий и позволяет предприятию сосредоточиться на создании революционных приложений ИИ для автономного вождения и обработки естественного языка. , и более.

  • Серверы: например, 5 систем 4U с 8 графическими процессорами, SYS-420GP-TNAR или AS-4124GO-NART , с NVIDIA® HGX A100 и NVLink®
  • До 80 графических процессоров NVIDIA A100 с производительностью ИИ 40 петафлопс на стойку
  • Поддержка до 40 ТБ DDR4-3200 и 30 драйверов Gen4 NVMe с возможностью горячей замены на стойку
  • Высокоскоростные соединения GPU с 8 200G IB HDR + 2 100G Ethernet портами на узел
  • Высокая масштабируемость, до 100 узлов и 800 графических процессоров A100 на кластер в неблокируемой фабрике IB HDR с опциональным жидкостным охлаждением D2C

РЕШЕНИЯ

для жидкостного охлаждения

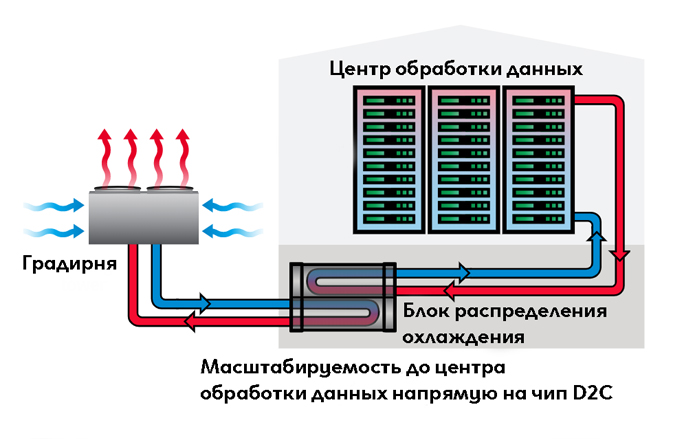

Переход от кондиционирования воздуха к более эффективному жидкостному охлаждению снижает эксплуатационные расходы более чем на 40 %

Эффективность жидкостного охлаждения значительно улучшает PUE центров обработки данных для высокопроизводительных, мощных ЦП и графических процессоров

Жидкостное охлаждение эффективно снижает энергозатраты и негативное воздействие на окружающую среду тем самым сохраняя экологию

  • Переход от кондиционеров к технологии жидкостного охлаждения экономит энергию;
  • Дополнительная мощность сохраняется за счет уменьшения работы вентилятора системы;
  • Средняя окупаемость инвестиций в оборудование за 1 год увеличивает рентабельность инвестиций.
  • Жидкость существенно эффективнее отводит тепло до 1000 раз;
  • Будущим поколениям процессоров и графических процессоров может потребоваться жидкостное охлаждение, поскольку мощность воздушного охлаждения превышена.
  • Жидкостное охлаждение снижает энергопотребление и снижает выбросы углерода от электростанций, работающих на ископаемом топливе;
  • Снижение воздействия современных центров обработки данных на окружающую среду становится корпоративной обязанностью.

Cистемы Supermicro с жидкостным охлаждением

Гиперконвергентная инфраструктура All-Flash NVMe;
Контейнер как услуга; Ускоритель приложений;
Высокопроизводительная файловая система;
Бездисковые кластеры высокопроизводительных вычислени

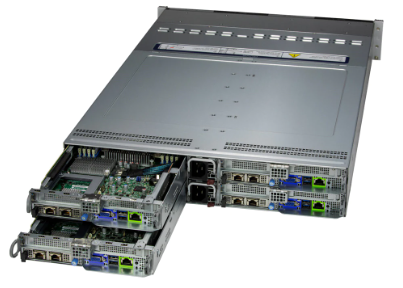

Четыре системы (узла) с возможностью горячей замены в форм-факторе 2U. Каждый узел поддерживает следующее:

Socket E (LGA 4677) поддерживает масштабируемые процессоры Intel® Xeon® 4-го поколения;
Intel® C741;
До 16 слотов DIMM ECC DDR5;
2 слота PCIe 5.0 x16 (LP);
Поддержка без инструментов;
Внутренний PCIe 4.0 x8 для 2 встроенных модулей M.2 NVMe;
Дополнительный загрузочный контроллер M.2 NVMe через SCC-A2NM2241G3-B1;
Сетевое подключение через AIOM (совместимый с OCP 3.0);
6 отсеков для 2,5-дюймовых дисков с возможностью «горячей» замены (2x PCIe 5.0 NVMe и 4x PCIe 4.0 NVMe/SATA);
4 охлаждающих вентилятора на корпус 2U, 16 000 об/мин; Общая конструкция охлаждения, встречное вращение;
Поддержка жидкостного охлаждения;
Резервные блоки питания мощностью 3000 Вт Titanium Level (96%+); Общая мощность.

Высокопроизводительная файловая система;
Бездисковые кластеры высокопроизводительных вычислений;
Масштабируемое хранилище All-Flash NVMe;
Аналитика больших данных и искусственный интеллект.

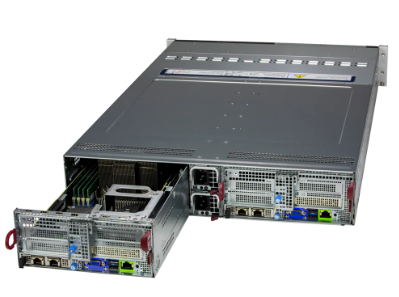

Две системы (узла) с возможностью горячей замены в форм-факторе 2U. Каждый узел поддерживает следующее:

Socket E (LGA 4677) поддерживает масштабируемые процессоры Intel® Xeon® 4-го поколения;
Intel® C741;
До 16 слотов DIMM ECC DDR5;
1 слот PCIe 5.0 x16 (LP);
2 слота PCIe 5.0 x8 (LP);
Поддержка без инструментов;
Внутренний PCIe 4.0 x8 для 2 встроенных модулей M.2 NVMe;
Дополнительный загрузочный контроллер M.2 NVMe через SCC-A2NM2241G3-B1;
Сетевое подключение через AIOM (совместимый с OCP 3.0);
12 отсеков для 2,5-дюймовых дисков с возможностью горячей замены (2x PCIe 5.0 NVMe и 10x PCIe 4.0 NVMe/SATA);
4 охлаждающих вентилятора на корпус 2U, 16,5 тыс. об/мин;
Резервные блоки питания мощностью 2200 Вт Titanium Level (96%+); Общая мощность.

200 ЦП на стойку 42U;
Двойные сокеты поддерживают процессоры Intel® Xeon® Scalable 4-го поколения;
Intel® C741;
16 модулей DIMM; до 4 ТБ 3DS ECC DDR5-4800 МГц RDIMM/LRDIMM;
Двойной встроенный Ethernet 25G;
2 отсека для 2,5-дюймовых дисков NVMe/SATA3 с возможностью горячей замены; 1 отсек для 2,5-дюймовых дисков SATA3 с возможностью горячей замены, 1 NVMe M.2;
Графика: Aspeed AST2600;
IPMI 2.0, KVM через IP, виртуальный носитель через локальную сеть.

Dual Socket E (LGA-4677) Масштабируемые процессоры Intel® Xeon® 4-го поколения;
32 слота DIMM с поддержкой до 8 ТБ памяти; RDIMM до DDR5-4800;
Дополнительные конфигурации слотов PCIe до 8 слотов PCIe 5.0 x8 или 4 слотов PCIe 5.0 x16 с поддержкой карт GPU/ускорителя двойной ширины;
Гибкие сетевые возможности с 2 сетевыми слотами AIOM (совместимость с OCP NIC 3.0);
8 отсеков для 2,5-дюймовых дисков NVMe/SATA/SAS с возможностью «горячей» замены.

Dual Socket E (LGA-4677) Масштабируемые процессоры Intel® Xeon® 4-го поколения;
32 слота DIMM с поддержкой до 8 ТБ памяти; RDIMM до DDR5-4800;
3 слота PCIe 5.0 x16 с поддержкой карт GPU/ускорителей;
Гибкие сетевые возможности с 1 сетевым слотом AIOM (совместим с OCP NIC 3.0);
8 отсеков для 2,5-дюймовых дисков NVMe/SATA/SAS с возможностью «горячей» замены;
Дополнительные отсеки для 4x 2,5-дюймовых дисков NVMe/SAS/SATA с возможностью «горячей» замены;
2 внутренних слота для дисков M.2 NVMe/SATA;
Опциональная поддержка RAID с помощью дополнительной карты памяти;
8 мощных вентиляторов с возможностью «горячей» замены и оптимальным управлением скоростью вращения вентилятора.

Процессоры AMD EPYC™ серии 9004 4-го поколения;
СКОРОСТЬ AST2600;
24 слота DIMM, поддержка памяти DDR5-4800 до 6 ТБ;
1 слот сетевой карты AIOM/OCP 3.0;
Для 24 вариантов конфигурации SATA/SAS до;
4 слота PCIe 5.0 x16 или;
8 слотов PCIe 5.0 x8 или;
3 слота PCIe 5.0 x16 + 2 слота PCIe 5.0 x8 или;
2 слота PCIe 5.0 x16 + 4 слота PCIe 5.0 x8 или;
1 слот PCIe 5.0 x16 + 6 слотов PCIe 5.0 x8;
Для 24 вариантов конфигурации NVME до;
1 слот PCIe 5.0 x16 ИЛИ 2 слота PCIe 5.0 x8;
24 2,5-дюймовых диска NVMe/SAS/SATA с возможностью «горячей» замены (для конфигураций NVMe/SAS/SATA требуются дополнительные детали);
Резервные блоки питания 1600 Вт (титановый уровень);
Дополнительная конфигурация: резервные блоки питания мощностью 1200 Вт/2000 Вт/2600 Вт (титановый уровень);
2 встроенных разъема PCIe 3.0 x4 M.2 NVMe 80 мм/110 мм (загрузочный).

Процессоры AMD EPYC™ серии 9004 4-го поколения;
СКОРОСТЬ AST2600;
24 слота DIMM, поддержка памяти DDR5-4800 до 6 ТБ;
1 PCIe 5.0 x16, FH, 6,6″Д;
2 слота PCIe 5.0 x16 FH, 10,5″Д;
Гибкие сетевые возможности с 1 сетевым разъемом AIOM (совместимый с OCP NIC 3.0);
8 2,5-дюймовых накопителей NVMe/SAS/SATA2 с возможностью «горячей» замены (до 12 дисков);
Резервные блоки питания 800/1200 Вт (титановый уровень);
(*Полное резервирование в зависимости от конфигурации и нагрузки приложений);
2 встроенных разъема PCIe 3.0 x4 M.2 NVMe 80 мм/110 мм (загрузочный).

32 слота DIMM До 8 ТБ: 32x 256 ГБ DRAM Тип памяти: 4800 МГц ECC DDR5;
8 слотов PCIe Gen 5.0 X16 LP;
Гибкие сетевые возможности;
2 M.2 NVMe и SATA только для загрузочных дисков;
6x 2,5-дюймовых отсеков для дисков NVMe/SATA/SAS с возможностью горячей замены;
Высокопроизводительные вычисления;
Обучение искусственному интеллекту/глубокому обучению.

Высокопроизводительные вычисления;
VDI;
Обучение искусственному интеллекту/глубокому обучению;
Потоковое мультимедиа/видео;
Облачные игры;
Анимация и моделирование;
Дизайн и визуализация;
3D визуализация;
Диагностическая визуализация;
32 слота DIMM До 8 ТБ: 32x 256 ГБ DRAM Тип памяти: 4800 МГц ECC DDR5;
13 слотов PCIe Gen 5.0 X16 FHFL;
Поддержка AIOM/OCP 3.0;
8 отсеков для 2,5-дюймовых дисков SATA с возможностью горячей замены;
8x 2,5-дюймовых SATA/SAS с горячей заменой (требуется AOC);
8×2,5-дюймовых отсеков для дисков NVMe с возможностью «горячей» замены;
8 сверхмощных вентиляторов с возможностью «горячей» замены и оптимальным управлением скоростью вращения вентилятора;
4x 2700 Вт (2+2) резервных источника питания, титановый уровень.

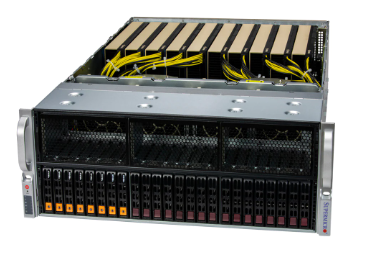

ИИ/Глубокое обучение;
Высокопроизводительные вычисления;
Гибкая поддержка графических процессоров: активные и пассивные графические процессоры;
До 8 напрямую подключаемых графических процессоров двойной ширины и полной длины;
Двухпроцессорные процессоры AMD EPYC™ серии 9004 с TDP до 360 Вт;
24 слота DIMM, до 6 ТБ памяти DDR5;
1 слот M.2 для 4x 2,5-дюймовых отсеков для дисков NVMe с горячей заменой;
Поддержка AIOM/OCP 3.0.

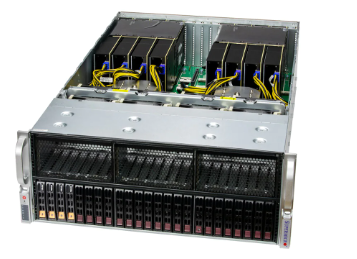

Высокопроизводительные вычисления;
Обучение искусственному интеллекту/глубокому обучению;
32 слота DIMM До 8 ТБ: 32x 256 ГБ DRAM Тип памяти: 4800 МГц ECC DDR5;
8 слотов PCIe Gen 5.0 X16 LP, 2 слота PCIe Gen 5.0 X16 FHFL;
Гибкие сетевые возможности;
12 отсеков для 2,5-дюймовых дисков NVMe с возможностью «горячей» замены;
2 M.2 NVMe только для загрузочного диска;
8 отсеков для 2,5-дюймовых дисков SATA с возможностью горячей замены;
10 мощных вентиляторов с оптимальным управлением скоростью вращения вентилятора;
6x 3000 Вт (3+3) резервных блоков питания, титановый уровень;
Опционально: 8 резервных блоков питания по 3000 Вт (4+4), титановый уровень.

Высокопроизводительные вычисления;
Обучение искусственному интеллекту/глубокому обучению;
24 слота DIMM;
До 6 ТБ оперативной памяти;
4800 ECC DDR5 LRDIMM;RDIMM;
8 слотов PCIe Gen 5.0 X16 LP, 2 слота PCIe Gen 5.0 X16 FHFL;
Гибкие сетевые возможности;
1 M.2 NVMe только для загрузочного диска;
12 отсеков для
2,5-дюймовых дисков NVMe с возможностью горячей замены;
10 мощных вентиляторов с оптимальным управлением скоростью вращения вентилятора;
8 резервных блоков питания уровня Titanium мощностью 3000 Вт.

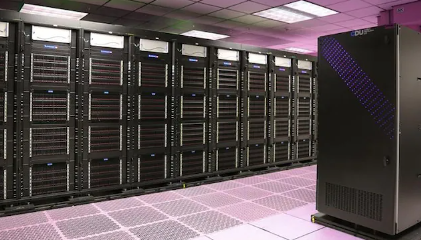

ПРИМЕРЫ РЕШЕНИЙ ЖИДКОСТНОГО ОХЛАЖДЕНИЯ

1520 узлов ЦП общего назначения (масштабируемые процессоры Intel® Xeon® 3-го поколения);
42 узла GPU (NVIDIA A100);
Супермикро SuperBlades®;
Занял 57-е место в списке Green500 и 67-е место в списке Top500 в июне 2021 г.

Тип охлаждения – жидкость-жидкость (прямое жидкостное охлаждение)

Исследования COVID-19;
1528 узлов (Intel® Xeon®) с Intel Deep Learning Boost;
Занял 79-е место в списке Top500 за ноябрь 2020 г.

Тип охлаждения – жидкость-жидкость (прямое жидкостное охлаждение)

ITRI ​​и KDDI совместно разработали и построили центр обработки данных с иммерсионным охлаждением в сотрудничестве с несколькими глобальными ИТ-компаниями, включая Supermicro.

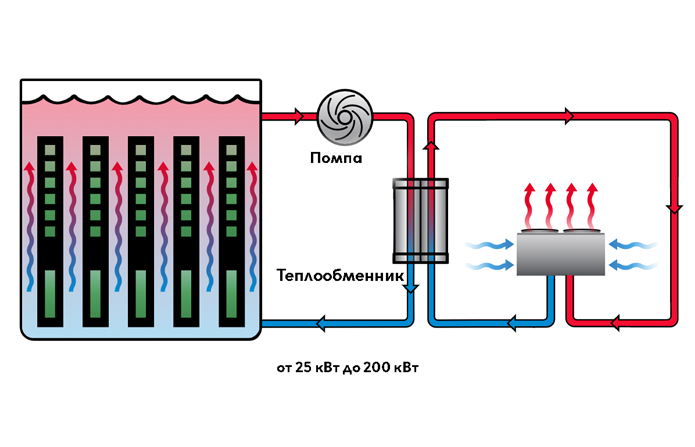

Тип охлаждения – иммерсионное

УСЛУГИ

по интеграции и развертыванию стоек

Дизайн

  • Анализ приложений;
  • Бюджет мощности;
  • Создание спецификации;
  • Компоновка стойки.

Сборка

  • Сборка узла;
  • Стойка и стек;
  • Кабели и маркировка;
  • Сеть и питание.

Конфигурация

  • Проверка настроек BIOS;
  • Управление прошивкой;
  • Коммутатор и IP-адреса;
  • Образ ОС и клиента.

Тестирование

  • Совместимость с несколькими поставщиками;
  • Полная прошивка стойки и контроль качества;
  • Отчет о производительности.

Логистика

  • Маркировка активов и документов;
  • Авия/жд перевозки;
  • Обрешетка груза.

СЛУЧАИ УСПЕХА

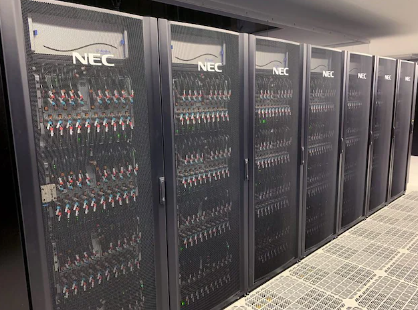

Университет Осаки тесно сотрудничал с NEC Corporation и Supermicro для разработки и внедрения новой системы класса суперкомпьютеров, основанной на сочетании систем Supermicro SuperBlade® и систем 4U с 8 графическими процессорами NVIDIA NVlink®, построенных на базе масштабируемых процессоров Intel Xeon 3-го поколения. Система SQUID представляет собой кластер из 27 стоек, который содержит 1520 SuperBlade с более чем 120 000 ядер, 42 узла систем NVIDIA NVLink высотой 4U с 8 графическими процессорами. Он был интегрирован и протестирован командой Supermicro Rack Integration Services.

Японский институт молекулярных наук (IMS) установил два кластера под названием High Performance Molecular Simulator с серверами Supermicro, соединенными архитектурой Intel Omni-Path. Molecular Simulator обеспечивает 1,8 петафлопс Linpack и теоретическую пиковую производительность 3,1 петафлопс за счет 40588 ядер процессоров Intel Xeon и 216 768 ГБ памяти, выполняя массивно-параллельные вычисления молекулярной динамики и многие более требовательные последовательные операции квантовой химии.

ITRI ​​и KDDI совместно разработали и построили центр обработки данных с иммерсионным охлаждением в сотрудничестве с несколькими глобальными ИТ-компаниями, включая Supermicro.

Тип охлаждения – иммерсионное
